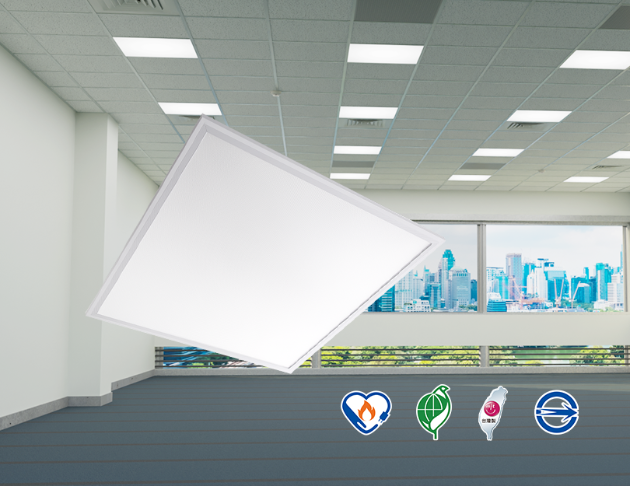

金鍏電子LED平板燈具 GW-555

適用安裝場域

傳統輕鋼架安裝 / 辦公室 / 學校 / 商業大樓 / 會議中心 / 圖書館 / 醫院 / 餐廳 / 超商


規格參數
Specification

發光效率

➀ 140 lm/W
➁ 160 lm/W



LED晶粒

高光效LED晶粒



安裝方式

嵌入式 / 吸頂式* / 吊管*

2x2呎 吸頂式 (需加購吸頂轉換框)

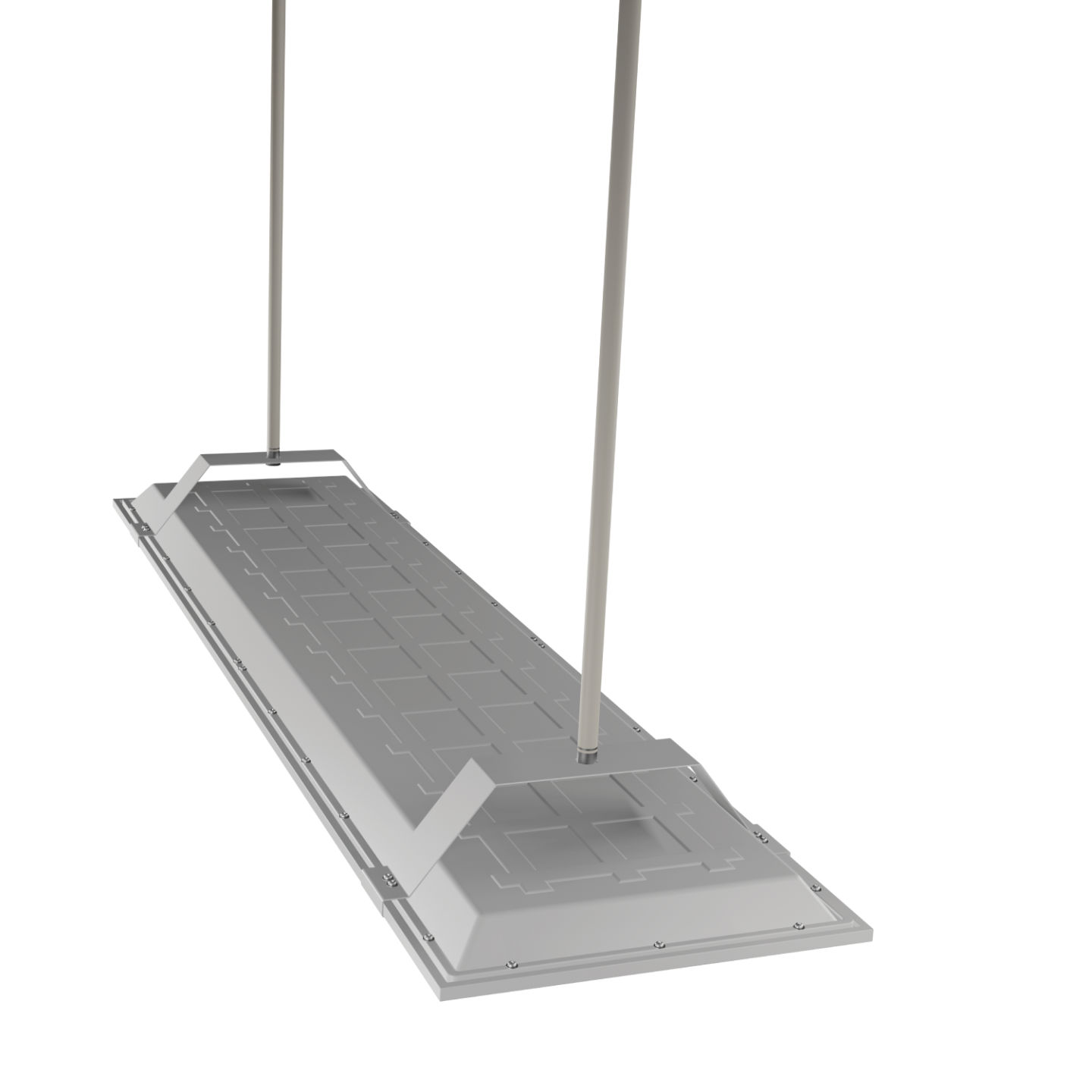

4x1呎 吊管 (需加購吊管配件)



燈具尺寸

2x2呎 – L 600 x W 600 x H 30 mm / 1400g ±5%
開孔尺寸: L  583 x W 583 mm

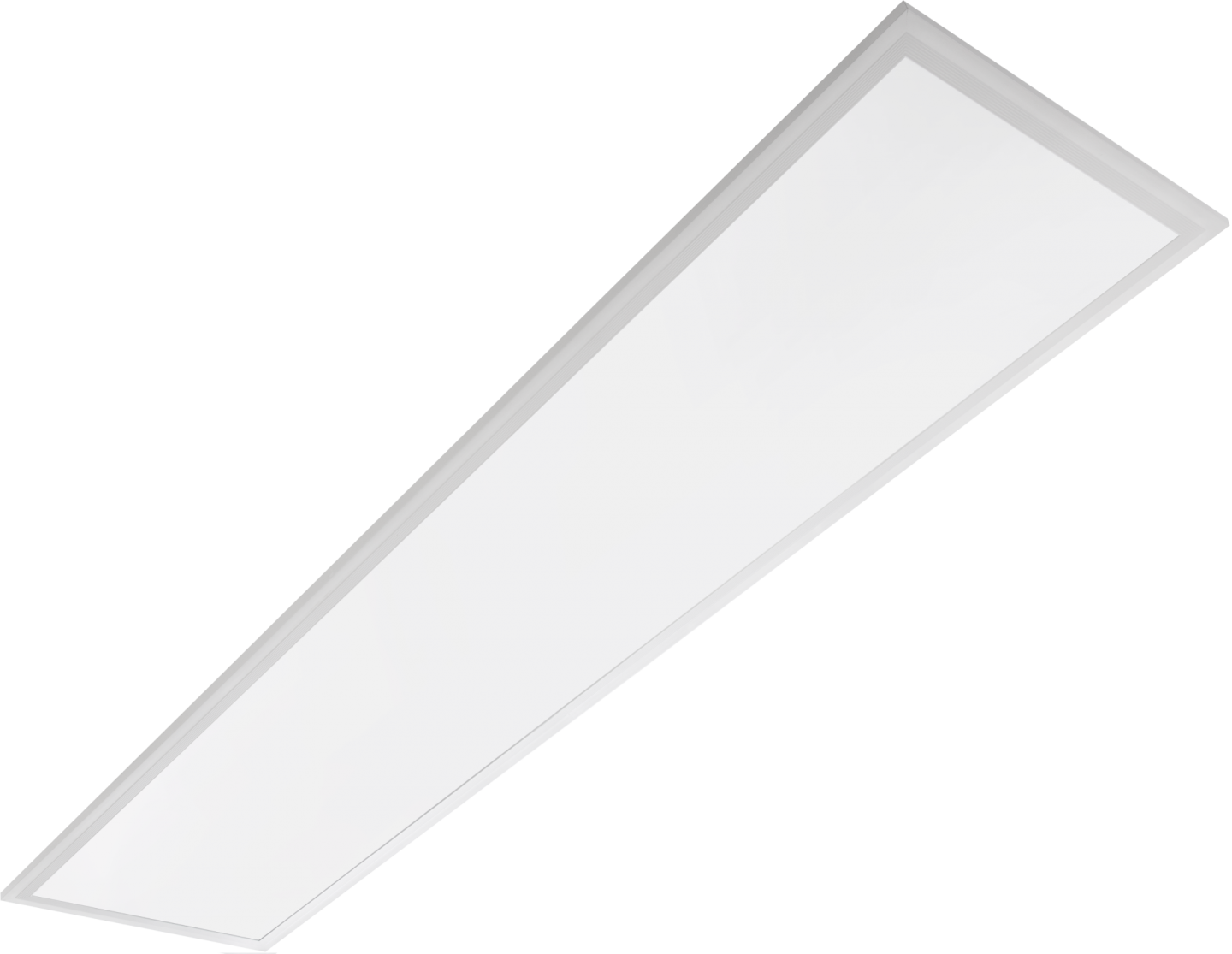

4x1呎 - L 1200 x W 300 x H 30 mm / 1550g ±5%
開孔尺寸: L 1283 x W 283 mm



光通量

➀ 140 lm/W: 2,500 lm、3,000 lm、3,500 lm
➁ 160 lm/W: 3,000 lm、3,500 lm、4,000 lm



消耗電量

➀ 140 lm/W: 17.5W、21W、25W
➁ 160 lm/W: 18.5W、21.5W、25W



色溫

2700K、3000K、3500K、4000K、5000K、5700K、6500K



演色性

Ra80、Ra90

電源規格

電壓: 110-220V±10%, 220~277±10%

功率因數: PF > 90%

電源效率: (220V) > 91%

THD : <10%

EMI/EMC : 9K Hz~300M Hz



燈具特性

光束維持率: > 90%  (壽命L90，  12,000小時)

光束維持率: > 70%  (壽命L70，  25,000小時)

閃爍指數 :  0.01

閃爍百分比: <1%

符合: 108年度CNS16047規範

段調光功能: 可調整2500/3000/3500 lm


燈具材質
擴散板:PS / 本體:覆膜鐵板


產品保固

保固 5年 或 20,000小時



產品認證



左右滑動看表格
編碼原則
GW-555-3000-8XX-1D
產品型號 光通量 演色性 色溫 燈具尺寸 (L x W x H)
GW-555 3000 8 XX XX
GW-555  2500   2500 lm
 3000   3000 lm
 3500   3500 lm
 4000   4000 lm		  8   Ra>80
 9   Ra>90		  40   4000 K
 50   5000 K
 57   5700 K		  1D     600 x 600 x 30 mm
 3D   1200 x 300 x 30 mm
左右滑動看表格
節能標章+環保標章+MIT標章
GW-555-3000-840-1D、GW-555-3000-850-1D、GW-555-3000-857-1D、GW-555-3000-840-3D、GW-555-3000-850-3D、GW-555-3000-857-3D、GW-555-857-22A、GW-555-857-41A
節能標章
GW-555-3500-840-1D、GW-555-3500-857-1D、GW-555-3500-840-3D、GW-555-3500-857-3D
環保標章
GW-555-3000-840-1D、GW-555-3000-850-1D、GW-555-3000-857-1D、GW-555-3000-840-3D、GW-555-3000-850-3D、GW-555-3000-857-3D、GW-555-857-22A、GW-555-857-41A、GW-555-3500-840-1D、GW-555-3500-857-1D、GW-555-3500-840-3D、GW-555-3500-857-3D
左右滑動看表格
參考牌價
產品型號 尺寸/重量 光通量 消耗電量 牌價
GW-555-3000-8XX-1D L600 x W600 x H30 mm / 1400g (±5%) 2500 lm 17.5 W 2,000 NT
3000 lm 21 W
3500 lm 25 W
GW-555-3000-8XX-3D L1200 x W300 x H30 mm / 1550g (±5%) 2500 lm 17.5 W 2,600 NT
3000 lm 21 W
3500 lm 25 W
(以上牌價均不包含加購配件)
左右滑動看表格
加購配件
配件圖 配件名稱 尺寸 重量 場域安裝方式 牌價
4x1呎平板燈用管吊 302 x 87 x 50 mm
(適用吊管孔徑 ∅20mm)
鐵板+粉底烤漆		 -   管吊 500 NT
2x2呎吸頂轉換框 11公分款: 603 x 603 x 110 mm
6.6公分款: 603 x 603 x 66   mm		 1000g (±5%)
500g   (±5%)		   吸頂 1,200 NT
4x1呎吸頂轉換框 11公分款: 1203 x 303 x 110 mm
6.6公分款: 1203 x 303 x 66   mm		 1000g (±5%)
500g   (±5%)		   吸頂 1,500 NT
  (以上牌價不包含吊管)
金鍏電子LED平板燈具 GW-555安裝1
金鍏電子LED平板燈具 GW-555安裝2
金鍏電子LED平板燈具 GW-555安裝3

輕鋼架型燈具安裝參考

LED平板燈
金鍏電子LED平板燈具GW-555輕鋼架型燈具安裝參考1
單一空間個人辦公室
長寬(公尺): 3.6 x 3.6=12.96平方公尺
建議每間隔2格輕鋼架安裝一盞燈具，若空間不足可減少間距讓燈具更密集，再無窗戶的空間，需共四盞燈具照度可以維持再500 lux以上。
安裝高度與燈具光通量選用建議:
2.6~2.7米使用3,000 lm，照度約為540-520 lux 之間
2.8~3.2米使用3,500 lm，照度約為580-500 lux 之間
金鍏電子LED平板燈具GW-555輕鋼架型燈具安裝參考2
單一較大空間個人辦公室、或4-6人小會議室
長寬(公尺): 4.2 x 4.2=17.64平方公尺
建議每間隔2格、1格輕鋼架安裝一盞燈具，並將燈具安裝在靠近桌子方向，確保照度充足。(或者每間隔3格、1格輕鋼架安裝燈具達到更平均的照明效果)
安裝高度與燈具光通量選用建議:
2.6米使用2,500 lm，照度約為540 lux
2.6~3.4米使用3,000 lm， 照度約為640-500 lux 之間
3.4~4.0米使用3,500 lm， 照度約為580-520 lux 之間

金鍏電子LED平板燈具GW-555輕鋼架型燈具安裝參考3
4人辦公室、或6-8人會議室
長寬(公尺): 5.4 x 5.4=29.16平方公尺
建議每間隔2格輕鋼架安裝一盞燈具，較大的空間須安裝較多的燈具，才可以得到更均勻的照度，讓辦公空間更佳的舒適，若為長方形空間請規劃每3~3.24平方公尺裝一盞燈具來換算總需求量。
安裝高度與燈具光通量選用建議:
2.6米使用2,500 lm，照度約為540 lux
2.6~3.6米使用3,000 lm， 照度約為640-510 lux 之間
3.6~4.0米使用3,500 lm， 照度約為590-540 lux 之間

金鍏電子LED平板燈具GW-555輕鋼架型燈具安裝參考4

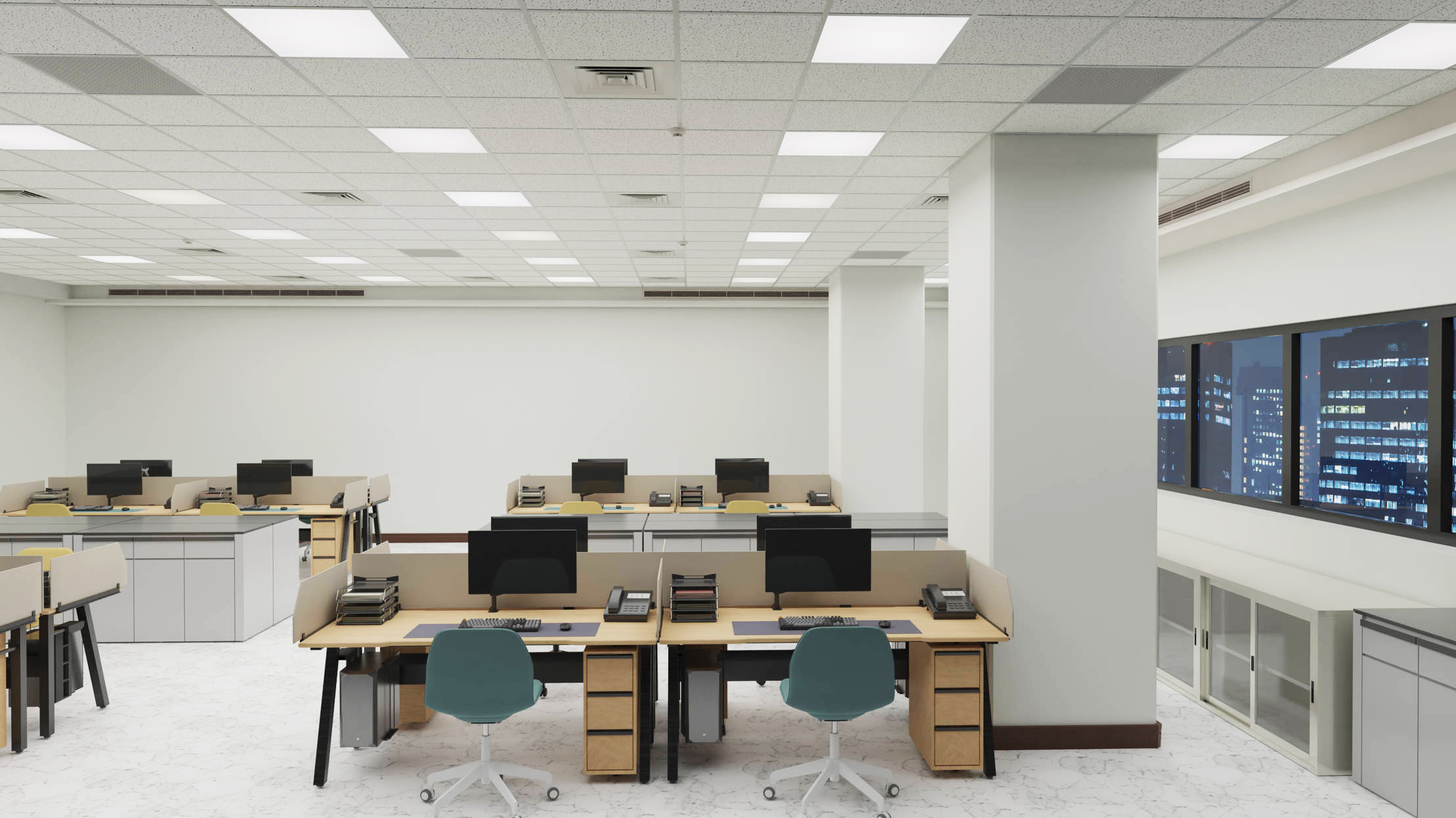

座位密集辦公室
長寬(公尺): 7.2 x 7.2=51.84平方公尺
若辦公空間屬於較開闊的，且中間沒有柱子擋住，多盞燈具光源能彼此重疊，建議每間隔3格、2格輕鋼架安裝一盞燈具，不僅減少燈具使用，也可以避免照度太高造成不適。(若有辦公室有屏風則建議增加燈具為每間隔兩格配置一盞燈具)
安裝高度與燈具光通量選用建議:
2.6~3.0米使用3,000 lm， 照度約為540-500 lux 之間
2.6~3.6米使用3,500 lm， 照度約為620-520 lux 之間


回上層
相關產品

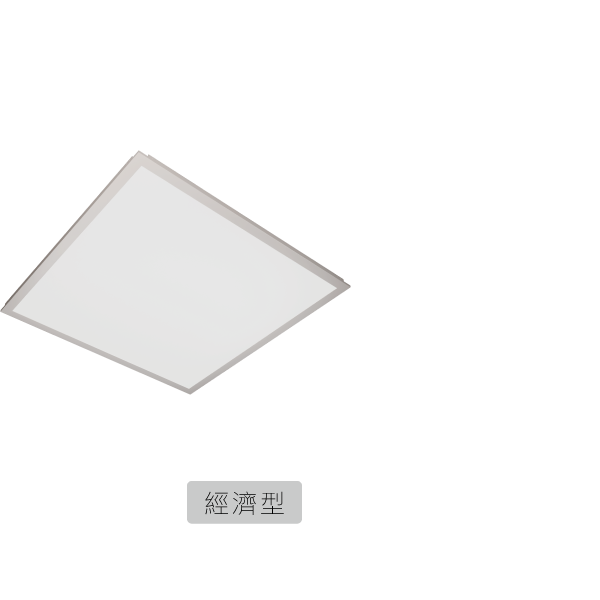

商辦用燈 OL-747
