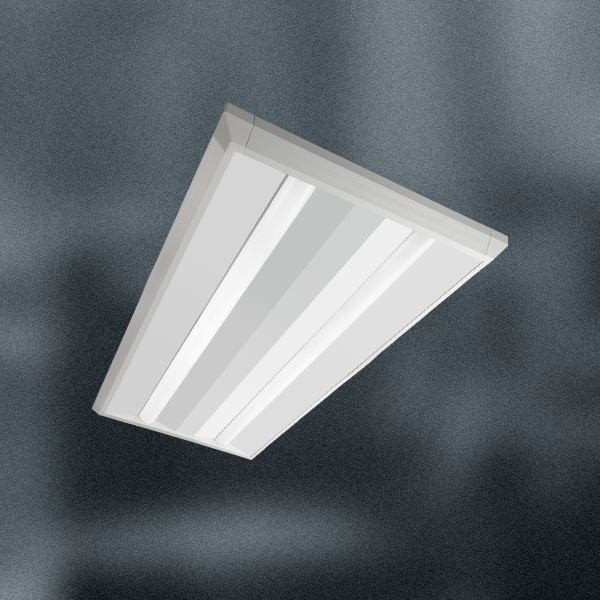

商辦用燈 OL-747 1
商辦用燈 OL-747 2
商辦用燈 OL-747 3
商辦用燈 OL-747 4
商辦用燈 OL-747 5
商辦用燈 OL-747 6
商辦用燈 OL-747 7
商辦用燈 OL-747 8
商辦用燈 OL-747
商辦用燈 OL-747
商辦用燈 OL-747
商辦用燈 OL-747
商辦用燈 OL-747
商辦用燈 OL-747
商辦用燈 OL-747
商辦用燈 OL-747

商辦用燈 OL-747


我要購買

我要兌換
  • 燈具介紹
  • 詳細規格
  • 編碼原則
  • 加購配件
  • 安裝參考

適用安裝場域

傳統輕鋼架安裝 / 辦公室 / 學校 / 商業大樓 / 會議中心 / 圖書館 / 醫院 / 餐廳


規格參數
Specification




發光效率

160 lm/W



LED晶粒

CREE



安裝方式

嵌入式 / 吸頂式 (需加購吸頂轉換框)



燈具尺寸

2x2呎 - L   603 x W 603 x H 39 mm / 3100g ±5%
開孔尺寸: L  583 x W 583 mm


4x2呎 - L 1203 x W 603 x H 39 mm / 6000g ±5%
開孔尺寸: L 1183 x W 583 mm

4x1呎 - L 1203 x W 303 x H 39 mm / 3100g ±5%
開孔尺寸: L 1183 x W 283 mm



光通量

1700lm、2400lm、3200lm、4000lm、5200lm、6500lm、9000lm



消耗電量

10.5W、15W、20W、25W、32.5W、40.5W、56W



色溫

2700K、3000K、3500K、4000K、5000K、5700K、6500K



演色性

Ra80、Ra 90



電源規格

電壓: 110-220V±10%, 220~277±10%

功率因數: PF > 95%

電源效率: (220V) > 91%

PFC : 二級迴路

THD : <10%

EMI/EMC : 9K Hz~300M Hz



燈具特性

光束維持率: > 90%  (壽命L90,  36,000小時)

光束維持率: > 70%  (壽命L70,  50,000小時)

閃爍指數 :  0.003

閃爍百分比: <1%

產品設計年限: 100,000小時

燈具材質
燈罩:PC(高透光、高霧化光學級工程塑膠) / 本體:0.5mm SPCC冷軋鋼板 / 表面處理:白色粉體烤漆



調光型式

DC 0~10V、DALI、PWM、ZigBee、BLE、Sub-G



產品保固

光板: 10年 或 50,000小時

驅動器: 5年 或 20,000小時



產品認證


左右滑動看表格
編碼原則
OL-747-2402-8XX-1X
產品型號 光通量 發光效率 演色性 色溫 燈具尺寸 (L x W x H) 調光
OL-747 320 2 8 XX 1 X
OL-747  240   2400 lm
 320   3200 lm
 400   4000 lm
 540   5200 lm
 650   6500 lm
 800   8000 lm
 0   140 lm/W
 1   150 lm/W
 2   160 lm/W
 3   170 lm/W
 4   180 lm/W
 8   Ra>80
 9   Ra>90
 27   2700 K
 30   3000 K
 35   3500 K
 40   4000 K
 50   5000 K
 57   5700 K
 65   6500 K
 1     603 x 603 x 39 mm
 2   1203 x 603 x 39 mm
 3   1203 x 303 x 39 mm
 4     603 x 303 x 39 mm
 0   無法調光
 1   支援調光

左右滑動看表格
參考牌價
尺寸 產品型號 尺寸/重量 光通量 消耗電量 牌價
2x2呎 OL-747-2402-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 2400 lm 15 W 4,000 NT
OL-747-3202-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 3200 lm 20 W 4,300 NT
OL-747-4002-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 4000 lm 25 W 5,100 NT
OL-747-5202-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 5200 lm 32.5 W 5,900 NT
OL-747-6502-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 6500 lm 40.5 W 6,700 NT
4x2呎 OL-747-5202-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 5200 lm 32.5 W 6,700 NT
OL-747-6502-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 6500 lm 40.5 W 7,500 NT
OL-747-8002-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 8000 lm 50 W 8,000 NT
OL-747-10402-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 10400 lm 65 W 9,200 NT
OL-747-13002-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 13000 lm 81 W 10,200 NT
4x1呎 OL-747-2402-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 2400 lm 15 W 4,100 NT
OL-747-3202-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 3200 lm 20 W 4,500 NT
OL-747-4002-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 4000 lm 25 W 5,300 NT
OL-747-5202-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 5200 lm 32.5 W 5,900 NT
OL-747-6502-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 6500 lm 40.5 W 6,700 NT
(以上牌價均不包含加購配件)
左右滑動看表格
加購配件
配件圖 配件名稱 尺寸 重量 場域安裝方式 牌價
吸頂轉換框 (豪華型) 2x2呎
L 670 x W 670 x H 67 mm (±5mm)
2750 g (±5%)   吸頂 1,600 NT
4x1呎
L 1340 x W 335 x H 67 mm (±5mm)
3100 g (±5%)   吸頂 2,000 NT
4x2呎
L 1340 x W 670 x H 67 mm (±5mm)
3650 g (±5%)   吸頂 2,400 NT
吸頂轉換框 (經濟型) 2x2呎
L 620 x W 620 x H 50 mm (±5mm)
650 g (±5%)   吸頂 800 NT
4x1呎
L 1220 x W 320 x H 50 mm (±5mm)
650 g (±5%)   吸頂 1,000 NT
4x2呎
L 1220 x W 620 x H 50 mm (±5mm)
1100 g (±5%)   吸頂 1,200 NT
  (以上牌價不包含燈具本體)

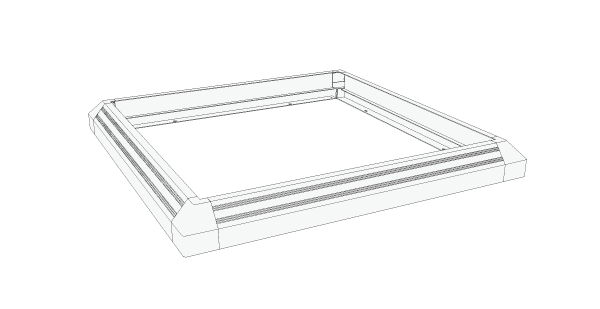

豪華型吸頂框

2x2 呎

4x1 呎

4x2 呎


經濟型吸頂框

2x2 呎

4x1 呎

4x2 呎

輕鋼架型燈具安裝參考

LED光板型燈具

單一空間個人辦公室
長寬(公尺): 3.6 x 3.6=12.96平方公尺
建議每間隔2格輕鋼架安裝一盞燈具,若空間不足可減少間距讓燈具更密集,再無窗戶的空間,需共四盞燈具照度可以維持再500 lux以上。
安裝高度與燈具光通量選用建議:
2.6~3米使用3,200 lm,照度約為600-500 lux 之間
3~3.6米使用4,000 lm,照度約為650-500 lux 之間

單一較大空間個人辦公室、或4-6人小會議室
長寬(公尺): 4.2 x 4.2=17.64平方公尺
建議每間隔2格、1格輕鋼架安裝一盞燈具,並將燈具安裝在靠近桌子方向,確保照度充足。(或者每間隔3格、1格輕鋼架安裝燈具達到更平均的照明效果)
安裝高度與燈具光通量選用建議:
2.6米使用2,400 lm,照度約為500 lux
2.6~3.6米使用3,200 lm, 照度約為650-500 lux 之間
3.6~4.0米使用4,000 lm, 照度約為650-500 lux 之間






辦公室、或6-8人會議室
長寬(公尺): 5.4 x 5.4=29.16平方公尺
建議每間隔2格輕鋼架安裝一盞燈具,較大的空間須安裝較多的燈具,才可以得到更均勻的照度,讓辦公空間更佳的舒適,若為長方形空間請規劃每3~3.24平方公尺裝一盞燈具來換算總需求量。
安裝高度與燈具光通量選用建議:
2.6米使用2,400 lm,照度約為500 lux
2.6~3.6米使用3,200 lm, 照度約為700-550 lux 之間
3.6~4.0米使用4,000 lm, 照度約為700-640 lux 之間






座位密集辦公室
長寬(公尺): 7.2 x 7.2=51.84平方公尺
若辦公空間屬於較開闊的,且中間沒有柱子擋住,多盞燈具光源能彼此重疊,建議每間隔3格、2格輕鋼架安裝一盞燈具,不僅減少燈具使用,也可以避免照度太高造成不適。
安裝高度與燈具光通量選用建議:
2.6~3.6米使用3,200 lm, 照度約為600-500 lux 之間
2.6~3.6米使用4,000 lm, 照度約為740-620 lux 之間
(若有辦公室有屏風則建議選用較高光通量燈具)








燈具介紹

適用安裝場域

傳統輕鋼架安裝 / 辦公室 / 學校 / 商業大樓 / 會議中心 / 圖書館 / 醫院 / 餐廳
詳細規格


規格參數
Specification




發光效率

160 lm/W



LED晶粒

CREE



安裝方式

嵌入式 / 吸頂式 (需加購吸頂轉換框)



燈具尺寸

2x2呎 - L   603 x W 603 x H 39 mm / 3100g ±5%
開孔尺寸: L  583 x W 583 mm


4x2呎 - L 1203 x W 603 x H 39 mm / 6000g ±5%
開孔尺寸: L 1183 x W 583 mm

4x1呎 - L 1203 x W 303 x H 39 mm / 3100g ±5%
開孔尺寸: L 1183 x W 283 mm



光通量

1700lm、2400lm、3200lm、4000lm、5200lm、6500lm、9000lm



消耗電量

10.5W、15W、20W、25W、32.5W、40.5W、56W



色溫

2700K、3000K、3500K、4000K、5000K、5700K、6500K



演色性

Ra80、Ra 90



電源規格

電壓: 110-220V±10%, 220~277±10%

功率因數: PF > 95%

電源效率: (220V) > 91%

PFC : 二級迴路

THD : <10%

EMI/EMC : 9K Hz~300M Hz



燈具特性

光束維持率: > 90%  (壽命L90,  36,000小時)

光束維持率: > 70%  (壽命L70,  50,000小時)

閃爍指數 :  0.003

閃爍百分比: <1%

產品設計年限: 100,000小時

燈具材質
燈罩:PC(高透光、高霧化光學級工程塑膠) / 本體:0.5mm SPCC冷軋鋼板 / 表面處理:白色粉體烤漆



調光型式

DC 0~10V、DALI、PWM、ZigBee、BLE、Sub-G



產品保固

光板: 10年 或 50,000小時

驅動器: 5年 或 20,000小時



產品認證

編碼原則

左右滑動看表格
編碼原則
OL-747-2402-8XX-1X
產品型號 光通量 發光效率 演色性 色溫 燈具尺寸 (L x W x H) 調光
OL-747 320 2 8 XX 1 X
OL-747  240   2400 lm
 320   3200 lm
 400   4000 lm
 540   5200 lm
 650   6500 lm
 800   8000 lm
 0   140 lm/W
 1   150 lm/W
 2   160 lm/W
 3   170 lm/W
 4   180 lm/W
 8   Ra>80
 9   Ra>90
 27   2700 K
 30   3000 K
 35   3500 K
 40   4000 K
 50   5000 K
 57   5700 K
 65   6500 K
 1     603 x 603 x 39 mm
 2   1203 x 603 x 39 mm
 3   1203 x 303 x 39 mm
 4     603 x 303 x 39 mm
 0   無法調光
 1   支援調光

左右滑動看表格
參考牌價
尺寸 產品型號 尺寸/重量 光通量 消耗電量 牌價
2x2呎 OL-747-2402-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 2400 lm 15 W 4,000 NT
OL-747-3202-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 3200 lm 20 W 4,300 NT
OL-747-4002-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 4000 lm 25 W 5,100 NT
OL-747-5202-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 5200 lm 32.5 W 5,900 NT
OL-747-6502-8XX-1X L603 x W603 x H39 mm / 3100g (±5%) 6500 lm 40.5 W 6,700 NT
4x2呎 OL-747-5202-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 5200 lm 32.5 W 6,700 NT
OL-747-6502-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 6500 lm 40.5 W 7,500 NT
OL-747-8002-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 8000 lm 50 W 8,000 NT
OL-747-10402-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 10400 lm 65 W 9,200 NT
OL-747-13002-8XX-2X L1203 x W603 x H39 mm / 6000g (±5%) 13000 lm 81 W 10,200 NT
4x1呎 OL-747-2402-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 2400 lm 15 W 4,100 NT
OL-747-3202-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 3200 lm 20 W 4,500 NT
OL-747-4002-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 4000 lm 25 W 5,300 NT
OL-747-5202-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 5200 lm 32.5 W 5,900 NT
OL-747-6502-8XX-3X L1203 x W303 x H39 mm / 3100g (±5%) 6500 lm 40.5 W 6,700 NT
(以上牌價均不包含加購配件)
加購配件
左右滑動看表格
加購配件
配件圖 配件名稱 尺寸 重量 場域安裝方式 牌價
吸頂轉換框 (豪華型) 2x2呎
L 670 x W 670 x H 67 mm (±5mm)
2750 g (±5%)   吸頂 1,600 NT
4x1呎
L 1340 x W 335 x H 67 mm (±5mm)
3100 g (±5%)   吸頂 2,000 NT
4x2呎
L 1340 x W 670 x H 67 mm (±5mm)
3650 g (±5%)   吸頂 2,400 NT
吸頂轉換框 (經濟型) 2x2呎
L 620 x W 620 x H 50 mm (±5mm)
650 g (±5%)   吸頂 800 NT
4x1呎
L 1220 x W 320 x H 50 mm (±5mm)
650 g (±5%)   吸頂 1,000 NT
4x2呎
L 1220 x W 620 x H 50 mm (±5mm)
1100 g (±5%)   吸頂 1,200 NT
  (以上牌價不包含燈具本體)

豪華型吸頂框

2x2 呎

4x1 呎

4x2 呎


經濟型吸頂框

2x2 呎

4x1 呎

4x2 呎

安裝參考

輕鋼架型燈具安裝參考

LED光板型燈具

單一空間個人辦公室
長寬(公尺): 3.6 x 3.6=12.96平方公尺
建議每間隔2格輕鋼架安裝一盞燈具,若空間不足可減少間距讓燈具更密集,再無窗戶的空間,需共四盞燈具照度可以維持再500 lux以上。
安裝高度與燈具光通量選用建議:
2.6~3米使用3,200 lm,照度約為600-500 lux 之間
3~3.6米使用4,000 lm,照度約為650-500 lux 之間

單一較大空間個人辦公室、或4-6人小會議室
長寬(公尺): 4.2 x 4.2=17.64平方公尺
建議每間隔2格、1格輕鋼架安裝一盞燈具,並將燈具安裝在靠近桌子方向,確保照度充足。(或者每間隔3格、1格輕鋼架安裝燈具達到更平均的照明效果)
安裝高度與燈具光通量選用建議:
2.6米使用2,400 lm,照度約為500 lux
2.6~3.6米使用3,200 lm, 照度約為650-500 lux 之間
3.6~4.0米使用4,000 lm, 照度約為650-500 lux 之間






辦公室、或6-8人會議室
長寬(公尺): 5.4 x 5.4=29.16平方公尺
建議每間隔2格輕鋼架安裝一盞燈具,較大的空間須安裝較多的燈具,才可以得到更均勻的照度,讓辦公空間更佳的舒適,若為長方形空間請規劃每3~3.24平方公尺裝一盞燈具來換算總需求量。
安裝高度與燈具光通量選用建議:
2.6米使用2,400 lm,照度約為500 lux
2.6~3.6米使用3,200 lm, 照度約為700-550 lux 之間
3.6~4.0米使用4,000 lm, 照度約為700-640 lux 之間






座位密集辦公室
長寬(公尺): 7.2 x 7.2=51.84平方公尺
若辦公空間屬於較開闊的,且中間沒有柱子擋住,多盞燈具光源能彼此重疊,建議每間隔3格、2格輕鋼架安裝一盞燈具,不僅減少燈具使用,也可以避免照度太高造成不適。
安裝高度與燈具光通量選用建議:
2.6~3.6米使用3,200 lm, 照度約為600-500 lux 之間
2.6~3.6米使用4,000 lm, 照度約為740-620 lux 之間
(若有辦公室有屏風則建議選用較高光通量燈具)






回上層
相關產品
平板燈具 GW-555
平板燈具 GW-553
平板燈具 GW-552

服務時段 : 周一 至 周五 8:30-17:30

電話 : 02-2664-7572
傳真 : 02-2664-7573
網站 : www.goldenwayled.com
E-mail : gw-lighting@gwec.com.tw
22205 新北市深坑區北深路三段270巷18號4樓之1
聯繫我們

產品推薦

  •  吸吊式.光板燈
  •  嵌入式.光板燈
  • 高天井燈
go top
