高天井燈 HBL-688

加入我的最愛

產品說明

此燈具型號通常安裝於較高的場域，目前僅透過專案訂製方式提供，暫不提供網路下單訂購。如果您有任何設計或其他需求，請不吝來信告知，我們將竭誠協助您。謝謝!

聯絡我們

建議手機觀賞影片時，可點擊影片右下方進入全螢幕模式或將螢幕調整為橫向模式，以獲得最佳觀賞體驗。

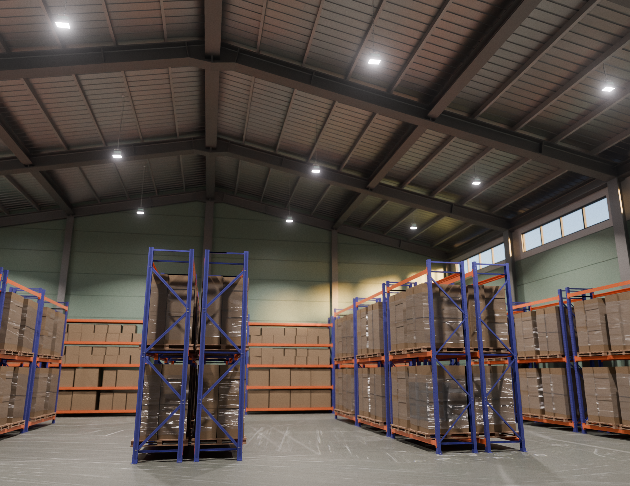

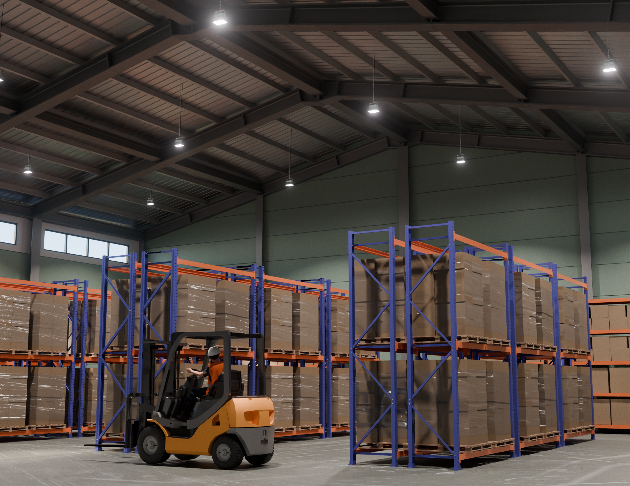

適用安裝場域

廠房 / 體育館 / 半戶外照明

規格參數
Specification

發光效率

160 lm/W

LED晶粒

CREE

照射角度

120˚

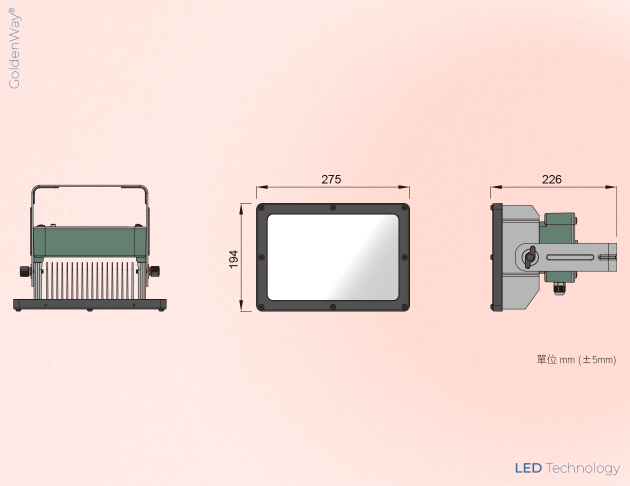

燈具尺寸

L 275 x W 194 x H 226 mm / 4620g ±5%

光通量

18000 lm、22500 lm、27000 lm、30000 lm

消耗電量

120W、150W、180W、200W

色溫

2700K、3000K、3500K、4000K、5000K、5700K、6500K

演色性

Ra80、Ra90

電源規格

電壓: 110-277V / 220~277 (±10%)

功率因數: PF > 95%

電源效率: (220V) > 91%

EMI/EMC : 9K Hz~300M Hz

燈具特性

光束維持率: > 90% (壽命L90， 36,000小時)

光束維持率: > 70% (壽命L70， 50,000小時)

防塵防水等級: IP 68 / 66 / 65

通過: CNS 8886鹽水噴霧試驗法 1000小時

燈具材質
燈罩:鋼化玻璃 / 散熱鰭片:鋁擠 /本體:PC塑膠 / ㄇ架材質:金屬烤漆or不鏽鋼

調光型式

可支援 DC 0~10V、DALI、PWM、ZigBee，以及Sub-G訊號

產品保固

保固 5年或 20,000小時

產品認證

左右滑動看表格

編碼原則 HBL-688-18000-8XX-2X
產品型號	光通量	演色性	色溫	電壓	調光
HBL-688	15000	8	XX	1	X
HBL-688	18000 19200 lm 22500 24800 lm 27000 28800 lm 30000 32000 lm	8 Ra80 9 Ra90	27 2700 K 30 3000 K 35 3500 K 40 4000 K 50 5000 K 57 5700 K 65 6500 K	1 200-240V 2 220-277V	0 無法調光 1 支援調光

左右滑動看表格

節能標章+MIT標章

HBL-688-18000-857-21、HBL-688-22500-857-21、HBL-688-27000-857-21、HBL-688-30000-857-21

節能標章

HBL-688-18000-850-21、HBL-688-22500-850-21、HBL-688-27000-850-21、HBL-688-30000-850-21

左右滑動看表格

參考牌價
產品型號	尺寸/重量	照射角度	光通量	消耗電量	牌價
HBL-688-18000-8XX-2X	L275 x W226 x H194 mm / 4620g (±5%)	120˚	>19200 lm	120 W	10,000 NT
HBL-688-22500-8XX-2X			>24800 lm	150 W	12,500 NT
HBL-688-27000-8XX-2X			>28800 lm	180 W	16,000 NT
HBL-688-30000-8XX-2X			>32000 lm	200 W	18,000 NT
(以上牌價均不包含加購配件)

左右滑動看表格

加購配件
配件圖	配件名稱	尺寸	重量	燈具安裝方式	牌價

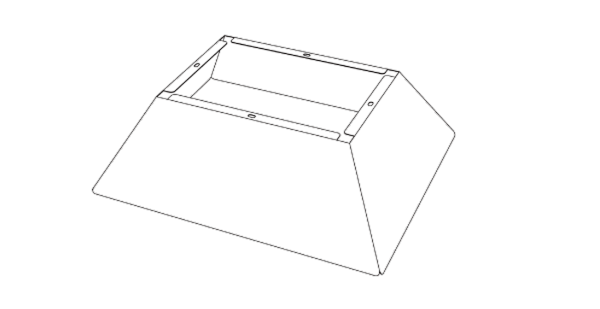

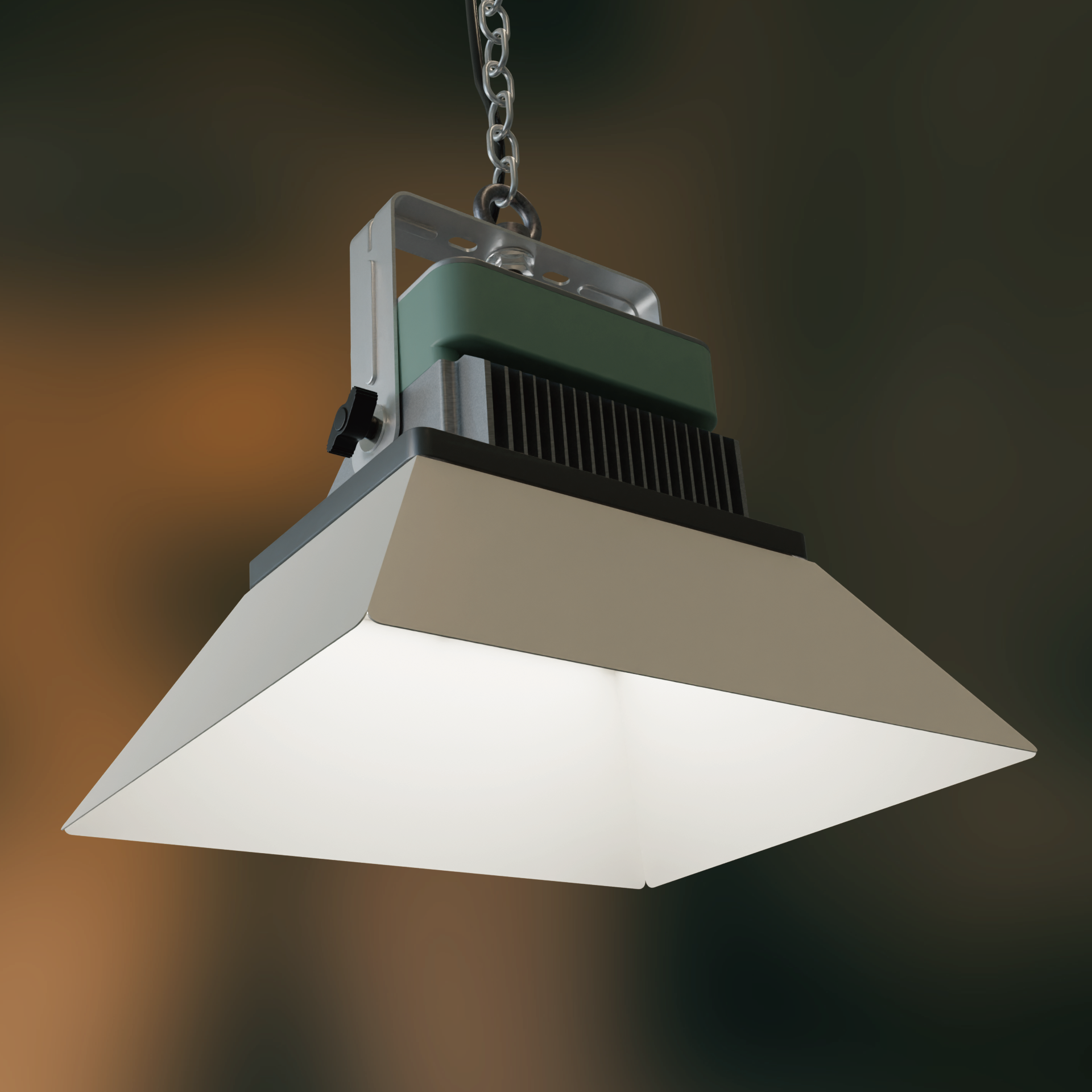

	遮光罩	L 424 x W 343 x H 130 mm (±5mm)	1090 g (±5%)	螺絲安裝	1,000 NT
	防墜鋼絲繩	L 1000 mm (±5%)	75g(±5%)	固定於燈具本體	200 NT
	(以上牌價不包含燈具本體)

高天井燈具照度模擬參考-地面照度

模擬空間 : 30x30 M (900m²)

左右滑動看表格

燈具型號	HBL-618			HBL-688
安裝高度	7M			8M	9M	10M	11M	12M	13M	14M	15M
燈具光通量	9000 lm	12000 lm	15000 lm	18000 lm	22500 lm	27000 lm	30000 lm	30000 lm	30000 lm	30000 lm	30000 lm
燈具功率	60W	80W	100W	120W	150W	180W	200W	200W	200W	200W	200W
燈具數量 16 盞 (4x4)	總光通量 144,000 lm 平均照度 124 lux	總光通量 192,000 lm 平均照度 162 lux	總光通量 240,000 lm 平均照度 196 lux	總光通量 288,000 lm 平均照度 217 lux	總光通量 360,500 lm 平均照度 268 lux	總光通量 432,000 lm 平均照度 298 lux	總光通量 480,000 lm 平均照度 304 lux	總光通量 480,000 lm 平均照度 290 lux	總光通量 480,000 lm 平均照度 277 lux	總光通量 480,000 lm 平均照度 264 lux	總光通量 480,000 lm 平均照度 252 lux
20 盞 (5x4)	總光通量 180,000 lm 平均照度 154 lux	總光通量 240,000 lm 平均照度 201 lux	總光通量 300,000 lm 平均照度 244 lux	總光通量 360,000 lm 平均照度 269 lux	總光通量 450,000 lm 平均照度 334 lux	總光通量 540,000 lm 平均照度 371 lux	總光通量 600,000 lm 平均照度 378 lux	總光通量 600,000 lm 平均照度 361 lux	總光通量 600,000 lm 平均照度 344 lux	總光通量 600,000 lm 平均照度 329 lux	總光通量 600,000 lm 平均照度 314 lux
25 盞 (5x5)	總光通量 225,000 lm 平均照度 191 lux	總光通量 300,000 lm 平均照度 250 lux	總光通量 375,000 lm 平均照度 303 lux	總光通量 450,000 lm 平均照度 335 lux	總光通量 562,500 lm 平均照度 415 lux	總光通量 675,000 lm 平均照度 462 lux	總光通量 750,000 lm 平均照度 471 lux	總光通量 750,000 lm 平均照度 450 lux	總光通量 750,000 lm 平均照度 429 lux	總光通量 750,000 lm 平均照度 410 lux	總光通量 750,000 lm 平均照度 391 lux
反射係數 : 天花板30% 、牆壁30% 、地板:10% 維護係數 : 0.9

燈具介紹

適用安裝場域

廠房 / 體育館 / 半戶外照明

詳細規格

規格參數
Specification

發光效率

160 lm/W

LED晶粒

CREE

照射角度

120˚

燈具尺寸

L 275 x W 194 x H 226 mm / 4620g ±5%

光通量

18000 lm、22500 lm、27000 lm、30000 lm

消耗電量

120W、150W、180W、200W

色溫

2700K、3000K、3500K、4000K、5000K、5700K、6500K

演色性

Ra80、Ra90

電源規格

電壓: 110-277V / 220~277 (±10%)

功率因數: PF > 95%

電源效率: (220V) > 91%

EMI/EMC : 9K Hz~300M Hz

燈具特性

光束維持率: > 90% (壽命L90， 36,000小時)

光束維持率: > 70% (壽命L70， 50,000小時)

防塵防水等級: IP 68 / 66 / 65

通過: CNS 8886鹽水噴霧試驗法 1000小時

燈具材質
燈罩:鋼化玻璃 / 散熱鰭片:鋁擠 /本體:PC塑膠 / ㄇ架材質:金屬烤漆or不鏽鋼

調光型式

可支援 DC 0~10V、DALI、PWM、ZigBee，以及Sub-G訊號

產品保固

保固 5年或 20,000小時

產品認證

編碼原則

左右滑動看表格

編碼原則 HBL-688-18000-8XX-2X
產品型號	光通量	演色性	色溫	電壓	調光
HBL-688	15000	8	XX	1	X
HBL-688	18000 19200 lm 22500 24800 lm 27000 28800 lm 30000 32000 lm	8 Ra80 9 Ra90	27 2700 K 30 3000 K 35 3500 K 40 4000 K 50 5000 K 57 5700 K 65 6500 K	1 200-240V 2 220-277V	0 無法調光 1 支援調光

左右滑動看表格

節能標章+MIT標章

HBL-688-18000-857-21、HBL-688-22500-857-21、HBL-688-27000-857-21、HBL-688-30000-857-21

節能標章

HBL-688-18000-850-21、HBL-688-22500-850-21、HBL-688-27000-850-21、HBL-688-30000-850-21

左右滑動看表格

參考牌價
產品型號	尺寸/重量	照射角度	光通量	消耗電量	牌價
HBL-688-18000-8XX-2X	L275 x W226 x H194 mm / 4620g (±5%)	120˚	>19200 lm	120 W	10,000 NT
HBL-688-22500-8XX-2X			>24800 lm	150 W	12,500 NT
HBL-688-27000-8XX-2X			>28800 lm	180 W	16,000 NT
HBL-688-30000-8XX-2X			>32000 lm	200 W	18,000 NT
(以上牌價均不包含加購配件)

加購配件

左右滑動看表格

加購配件
配件圖	配件名稱	尺寸	重量	燈具安裝方式	牌價
	遮光罩	L 424 x W 343 x H 130 mm (±5mm)	1090 g (±5%)	螺絲安裝	1,000 NT
	防墜鋼絲繩	L 1000 mm (±5%)	75g(±5%)	固定於燈具本體	200 NT
	(以上牌價不包含燈具本體)

安裝參考

高天井燈具照度模擬參考-地面照度

模擬空間 : 30x30 M (900m²)

左右滑動看表格

燈具型號	HBL-618			HBL-688
安裝高度	7M			8M	9M	10M	11M	12M	13M	14M	15M
燈具光通量	9000 lm	12000 lm	15000 lm	18000 lm	22500 lm	27000 lm	30000 lm	30000 lm	30000 lm	30000 lm	30000 lm
燈具功率	60W	80W	100W	120W	150W	180W	200W	200W	200W	200W	200W
燈具數量 16 盞 (4x4)	總光通量 144,000 lm 平均照度 124 lux	總光通量 192,000 lm 平均照度 162 lux	總光通量 240,000 lm 平均照度 196 lux	總光通量 288,000 lm 平均照度 217 lux	總光通量 360,500 lm 平均照度 268 lux	總光通量 432,000 lm 平均照度 298 lux	總光通量 480,000 lm 平均照度 304 lux	總光通量 480,000 lm 平均照度 290 lux	總光通量 480,000 lm 平均照度 277 lux	總光通量 480,000 lm 平均照度 264 lux	總光通量 480,000 lm 平均照度 252 lux
20 盞 (5x4)	總光通量 180,000 lm 平均照度 154 lux	總光通量 240,000 lm 平均照度 201 lux	總光通量 300,000 lm 平均照度 244 lux	總光通量 360,000 lm 平均照度 269 lux	總光通量 450,000 lm 平均照度 334 lux	總光通量 540,000 lm 平均照度 371 lux	總光通量 600,000 lm 平均照度 378 lux	總光通量 600,000 lm 平均照度 361 lux	總光通量 600,000 lm 平均照度 344 lux	總光通量 600,000 lm 平均照度 329 lux	總光通量 600,000 lm 平均照度 314 lux
25 盞 (5x5)	總光通量 225,000 lm 平均照度 191 lux	總光通量 300,000 lm 平均照度 250 lux	總光通量 375,000 lm 平均照度 303 lux	總光通量 450,000 lm 平均照度 335 lux	總光通量 562,500 lm 平均照度 415 lux	總光通量 675,000 lm 平均照度 462 lux	總光通量 750,000 lm 平均照度 471 lux	總光通量 750,000 lm 平均照度 450 lux	總光通量 750,000 lm 平均照度 429 lux	總光通量 750,000 lm 平均照度 410 lux	總光通量 750,000 lm 平均照度 391 lux
反射係數 : 天花板30% 、牆壁30% 、地板:10% 維護係數 : 0.9
